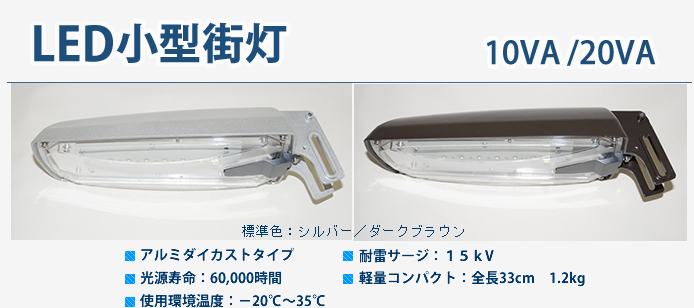

LED小型街灯 10VA/20VA　エル光源

10VA
品名 / 図面	LED小型街灯　10VA
道路用レンズ	なし		あり
配光（照度分布）	10VA レンズなし 灯具高さ4.5m 傾き：20°		10VA レンズあり 灯具高さ4.5m 傾き：20°
主な用途	公園、歩道、駐車場など
照度センサー	なし	内蔵	なし	内蔵
電力会社申請入力容量	9.4VA	9.4VA	9.4VA	9.4VA
型式	MSG10NN	MSG10SN	MSG10NL	MSG10SL

20VA
品名 / 図面	LED小型街灯　20VA
道路用レンズ	なし		あり
配光（照度分布）	20VA レンズなし 灯具高さ4.5m 傾き：20°		20VA レンズあり 灯具高さ4.5m 傾き：20°
主な用途	公園、歩道、駐車場など
照度センサー	なし	内蔵	なし	内蔵
電力会社申請入力容量	17.2VA	17.2VA	17.2VA	17.2VA
型式	MSG20NN	MSG20SN	MSG20NL	MSG20SL

電力柱用取付バンド　適合ポール径：φ195〜370		＊ 必ず適合ポール径にあったバンドをご使用下さい。 ＊ 左記のバンドはバンドメーカーのイワブチ�鰍ﾌ販売店様にてもご購入できます。型式は同じです。 ＊ 品質の悪いバンドを使用した結果の落下事故も発生しております。必ず弊社指定のバンド（イワブチ製）をご使用願います。 ＊ 沿岸地域でご使用の場合は劣化も早くなります。早めの交換をお願いします。
型式：IBT-312 ￥1,050− 材質：鋼板（溶融亜鉛メッキ） 図面　ダウンロード
鋼管用取付バンド　適合ポール径：φ160以下
型式：SFT-N206 ￥660− 材質：SUS304 図面　ダウンロード	灯具1灯に対しバンド1個でご使用下さい。

落下防止ワイヤー
型式：MSG-WR01 ￥1,500− 材質：SUS　φ1.2 図面　ダウンロード		−

壁付け用金具
型式：MSG−KB０１ 材質：SUS304 図面　ダウンロード	30° 20° 10° 0°の角度可変	−

ポール取付で角度変更する場合
型式：MSG-PKHN01 材質：SUS 図面　ダウンロード	30° 20° 10° 0°の角度可変	−

ポールヘッド取付用金具　1灯式		＊お勧めポール：
型式：MSG-PHKG01 材質：鋼管（塗装色　ホワイト） 図面　ダウンロード	30° 20° 10° 0°の角度可変
ポールヘッド取付用金具　２灯式
型式：MSG-PHKG02 材質：鋼管（塗装色　ホワイト） 図面　ダウンロード	30° 20° 10° 0°の角度可変
