LEDソーラー照明灯ポールなしタイプの設置例です。
LEDソーラー照明灯ポールなしタイプの設置例です。
別名『どこでもタイプ』と呼ばれているものです。キャパシリーズの販売台数の半分以上がこのタイプです。既存の電柱や建物の壁などに取り付けることができますので設置場所はアイデア次第で沢山あります。ポールが不要になるだけでなくアンカーボルト枠を設置し新規でポールを建てる工事費にくらべ工事費も比較的安くなりますので初期設置費用は抑えられます。ただし、注意点としては既存の構造物にソーラーパネルなどを取付ますので強度とくに耐風速の確認が必要です。弊社でも耐風速計算を行うサービスを行うことができますのでご相談下さい(耐風速計算は有料になることもあります)。

設置例1

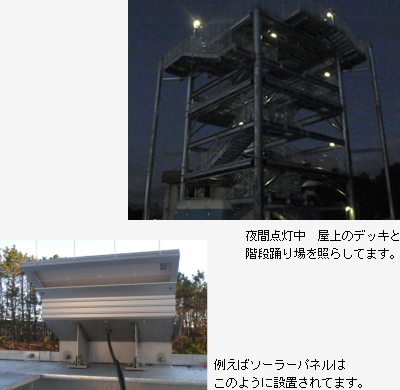

津波避難タワー
高さ18mのタワーです。津波の可能性がある沿岸地域に建設されてます。
当初の設計では照明はなかったのですが、急遽夜間照明が必要ということになり弊社ポールなしタイプが
採用されています。
津波避難タワー 高さ18mのタワーの南面、最適な場所にソーラーパネルを設置しています。
高さ18mの津波避難タワーに夜間点灯中の様子。屋上のデッキと階段踊り場を照らしています。

設置例2
高速道路SA(瀬戸大橋)の喫煙ブース照明として
                        ミドルキャパプラスポールなしタイプが設置されています。
ポールなしタイプの特性を活かし、ソーラーパネルをブース外に、LED灯具はブース内に設置しています。
高速道路SAの喫煙ブース用照明として設置したミドルキャパプラスポールなしタイプMDC-01L。写真は照明部分です。ソーラーパネルはブース外、LED灯具はブース内にと設置する事が出来ます。
高速道路SAの喫煙ブースに設置したミドルキャパプラスポールなしタイプMDC-01L。ブース外に見えるのがソーラーパネル、LED灯具はブース内に設置しています。
ミドルキャパプラスポールなしタイプMDC-01Lを高速道路SAの喫煙ブースに設置。写真はブース外に設置したソーラーパネル。

例3

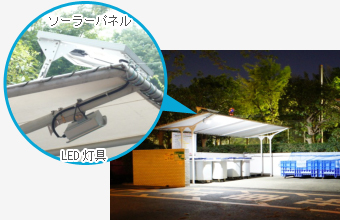

マンションごみ置き場の照明としてミドルキャパが採用されました。
周りに樹木がありソーラーパネルの設置場所に工夫が必要でした。
マンションのごみ置き場用照明として設置したミドルキャパプラスポールなしタイプMDC-01L。周りに樹木がありソーラーパネルの設置場所を工夫しました。
例4

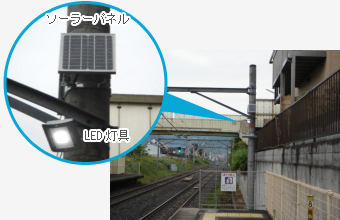

鉄道(JR)駅ホーム ミドルキャパ
JR様には駅のホーム用照明として沢山採用頂いております。

JR線の駅のホーム用照明としてリチウムイオンソーラー照明灯ミドルキャパが採用されています。

設置例5

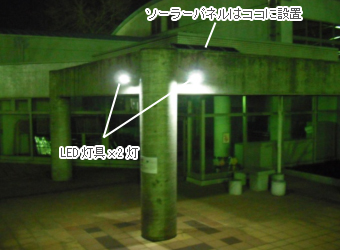

学校体育館の照明として スモールキャパ 2台が採用されました。
スモールキャパ(キャパシタで蓄電)です。この当時はまだ明るさ的には少し足りない感じです。
学校体育館の外側の照明としてソーラーled照明灯スモールキャパ2台を設置しました。
ソーラーパネルは設置場所に応じて対応可能なようにさまざまな形状/サイズを用意させて頂いております。
写真の場合は細い梁に10Wpの小型ソーラーを横に沢山並べました。
設置例6
公園トイレへの設置例
人感センサー感知式です。
公園のトイレにソーラーled照明灯スモールキャパを設置。人感センサー感知式です。
公園トイレの照明として設置したソーラーled照明灯スモールキャパ。写真は一緒に取り付けた人感センサー。




人感センサーが付いてます。

設置例7

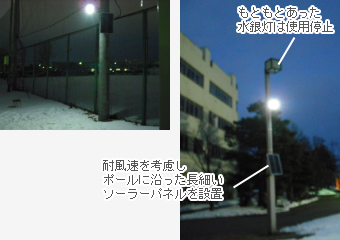

青森の大学にソーラーled照明灯スモールキャパが採用されました。
冬の雪国でもしっかり点灯します。
青森の大学でソーラーled照明灯スモールキャパが採用されました。もともと使われていた水銀灯は使用停止しましたが、そのポールは設置設備として利用し設置しています。耐風速を考慮しポールに沿った細長いソーラーパネルを設置しました。
設置例8

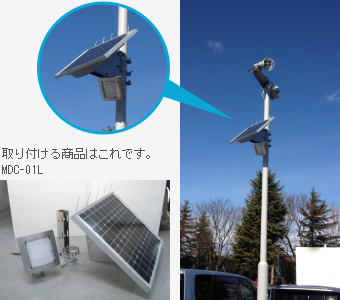

工場の駐車場用照明としてリチウムイオンソーラーled照明灯ミドルキャパプラスを92台設置。既存の水銀灯をやめ、ソーラー照明にかえることで電気代を節約し、大幅なCO2削減が実現しています。
上場企業様の工場の駐車場です。既存の水銀灯の使用をやめてソーラー照明に!合計92台!電気代節約!CO2削減です。

工場の駐車場にリチウムイオンソーラーled照明灯ミドルキャパプラスMDC-01Lを92台設置していただきました。既存の水銀灯をやめ、ソーラー照明にすることで電気代節約!CO2削減!

設置例9
看板照明
看板用にLED灯具は4灯に分割しました。
看板照明としてソーラーled照明灯ミドルキャパを採用して頂きました。看板用にLEDの灯具は4灯に分割し配置しています。
LED灯具は4個
設置例10
海外無電化地域の室内照明として
ADB(アジア開発銀行)の無償援助プロジェクトです。
海外無電化地域の室内照明としてソーラーLED照明灯を設置LEDはもし壊れた時現地の人でも交換できるように蛍光灯の形にしました。
海外無電化地域の室内照明として設置の様子です。標高4000m級のブータン国の山岳地帯です。まったく電気のない無電化地域です。合計245台のスモールとミドルキャパを設置しました。

設置例11
田んぼなど、電源のない場所での照明としてもミドルキャパは最適です。
単管で簡単に組み上げたようです。
周りに太陽光を遮るものがない田舎ならソーラーパネルを高い位置に設置する必要もありませんのでこのようなやり方でも問題ないのかもしれません。
耐風速などご心配な方は弊社にご相談願います。ご相談は有償になる場合もあります。
田んぼ ミドルキャパ
設置例12
集合住宅の中庭を照らす照明としてミドルキャパが活躍します。
照明を設置したい場所の南側は大きな樹木がありましたので、ソーラーパネルを別の場所に設置しました。
この場合、ソーラーパネルからLED灯具までを電線でつなぐ必要があります。30m以内くらいなら大きな電力ロスもなく明るく点灯します。
ミドルキャパプラスの場合はソーラーパネルとバッテリー間の距離に制限がありますのでこのような設置をご検討の方は事前にご相談願います。
集合住宅の中庭を照らす照明としてミドルキャパが選ばれています。

設置例13
バス停(小樽市)
GPS搭載基です。夏冬の季節にかかわらずバスの終電時刻後のPM11:30ちょうどに消灯します。
朝は始発時刻で日が出ている場合(季節)は点灯せずに、日が出ていない場合は点灯するよるようになってます。
★ブログでは北海道だけでなく九州での設置例もご紹介しています。→【バス停でミドルキャパ】
バス停(小樽市)
設置例14
学校(墨田区)
災害時の避難場所に指定される事が多い学校校門にソーラー照明を設置する案件が増えてます。
新規の基礎工事をしてポールを新設する必要なく、この写真のように既設の構造物にソーラーや照明を取り付ける事が多く、 ここでもコンパクトなミドルキャパが選ばれることが多いです。
学校(墨田区)

設置例15
高速道路SA(東名)
周りに大きな障害物がなく日照条件がいい場合が多く、ソーラー照明灯の設置は増えています。
SA災害時の避難場所としても候補になっており今後もソーラー照明灯の設置は増えていくと思われます。
高速道路SA(東名)
設置例16
高架道路下(日陰)
写真のように高架道路下で日照が得られない場合でも、 ソーラーのみを日照が得られる場所に設置することで利用が可能となります。ただしこの場合はソーラーからLED灯具までの配線工事が必要となります。
ソーラー(バッテリー含む)からLED灯具までの最大の配線可能距離は約200mとなります。
高架道路下(日陰)

設置例17
避難路(高知県)
南海トラフ巨大地震を想定した津波対策用の避難路が被害が想定される地域(静岡、愛知、三重、和歌山、
徳島、高知、愛媛など) で作られてます。だいたいが山を切り開いて道を作る為、避難路の回りは樹木が
多い茂り日陰になってます。 写真はこのよな日陰の避難路用に開発したソーラー照明灯です。
詳しくお知りになりたい方は⇒ 営業 向井(03-5679-3955)まで
避難路(高知県)-01
避難路(高知県)-02
避難路(高知県)-03
避難路(高知県)-04

設置例18
オフィスビルの屋外庭園出入り口(札幌市)
新築ビルの屋外庭園。
灯具はこの庭園の入口に設置し ソーラーパネルとバッテリーユニットは、当ビルの屋上に設置しました。
オフィスビルの屋外庭園出入り口(札幌市)-01
オフィスビルの屋外庭園出入り口(札幌市)-02
オフィスビルの屋外庭園出入り口(札幌市)-03
オフィスビルの屋外庭園出入り口(札幌市)-04

設置例19

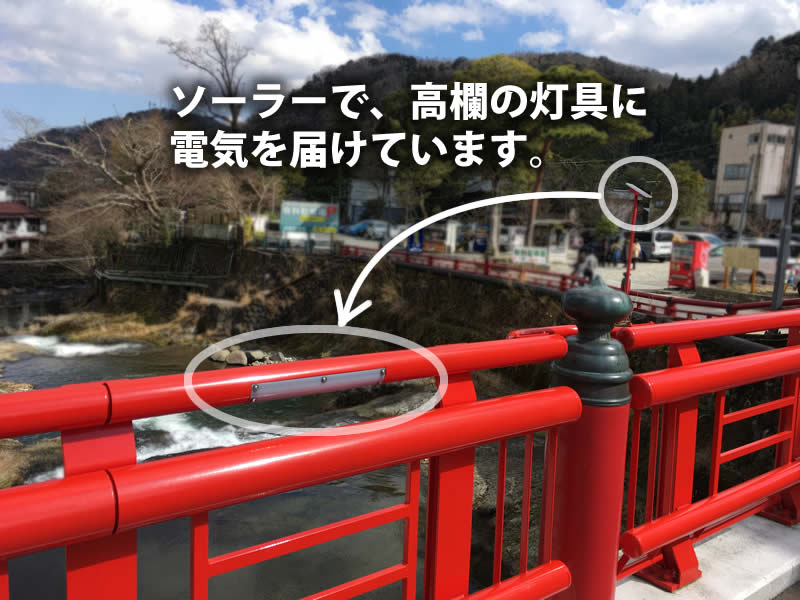

橋の高欄照明※特注モデル(伊豆市修善寺)
修善寺にて2つの橋の高欄でソーラー照明を設置。
ソーラー部分は橋のたもとに、灯具は高欄から下向きに設置しています。
橋の高欄照明(伊豆市修善寺)-01
橋の高欄照明(伊豆市修善寺)-02
橋の高欄照明(伊豆市修善寺)-03
ボトム
ポール付きタイプ(MDCP-01L/02L)の設置例です。
ポール付きタイプ(MDCP-01L/02L)の設置例です。
ポール式には1灯式(MDCP-01L)と2灯式(MDCP-02L)がありますが、基本的には新規でアンカーボルト枠を埋め込み新設のポールを設置するものです。2灯式はソーラーパネルも2枚必要で、明るさも灯具が一つ多い分二倍になります。灯具は360°回転しますのでより広い範囲を照らしたい場合などは2灯式が有利です。

AC・USBコンセント
付きタイプ
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例1
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例2
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例0
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例1
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例2
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例3
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例4
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例5
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例6
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例7
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例8
市街地の明るい場所でも負けないくらい明るくなりました。ミドルキャパプラス 2灯式
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例9
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例10
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例11
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例12
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例13
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例14
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例15
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例16
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例17
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例18
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例19
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例20
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例21
水門近くに設置しました。人感センサー感知式です。
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例22
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例23
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例24
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例25
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例26
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例27
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例28
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例29
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例29
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例30
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例31
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例32
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例33
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例34
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例35
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例36
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例37
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例38
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例39
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例40
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例41
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例42
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例43
2灯式ポール付きタイプ(MDCP-01L/02L)の設置例44
